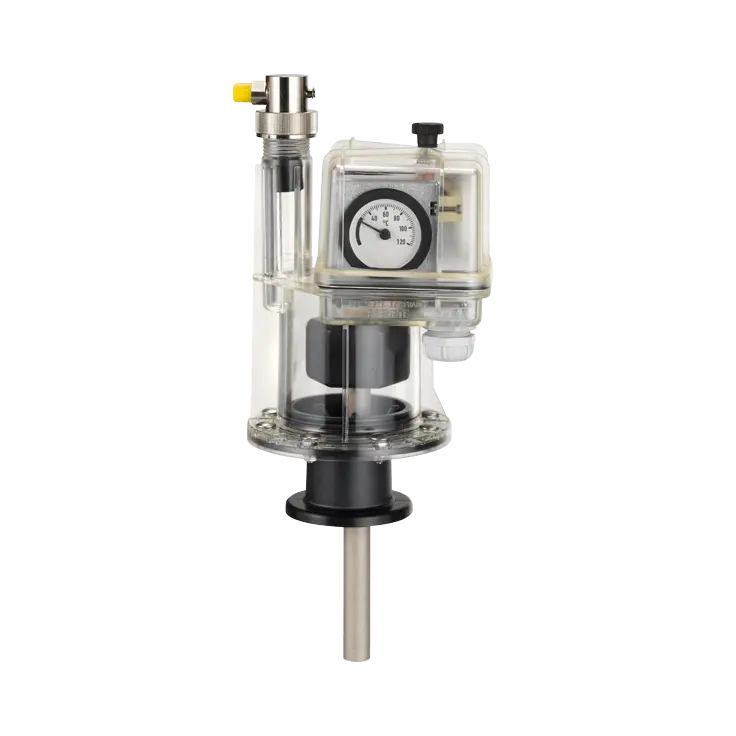

Schutzblock für Hermetiktransformatoren

Das DMCR© hat zwei patentierte Funktionen, die einzigartig sind:

• 360° Sichtbarkeit des Stands des Dielektrikums: das DMCR Gehäuse ist ein transparenter Behälter, der aus allen Richtungen eine Sicht auf den Stand des Dielektrikums ermöglicht
• Integrierter Magnetschutz: der Magnet, der den Niveau-Kontakt des Dielektrikums auslöst, ist ringförmig und schirmt den Reed-Schalter ab. Dies schütz den Schalter vor jedem beliebigen externen Magnetfeld bis zu 25mT.

Das DMCR ist mit einem Entlüftungsstopfen ausgestattet, womit die folgenden beiden Vorgänge durchgeführt werden können:

• der Entlüfter ermöglicht die Entnahme von Gas oder Dielektrikum. Er kann ebenso – falls erforderlich – zum Ablassen der Restluft im Abzug des Relais (z.B. mit Hilfe einer Umkehrpumpe) eingesetzt werden
• der Stopfen ermöglicht bei Bedarf das Nachfüllen des Relais mit Dielektrikum Das DMCR wird mit dem kompletten Befestigungsmaterial geliefert, das beinhaltet:
  • eine torische Dichtung FPM
  • vier M8 Muttern, Unterlegscheiben und Halterungen aus verzinktem Stahl (RoHS) oder Edelstahl (optional)

Die Standardversion des DMCR© Relais bietet folgende Funktionen:

Temperatur:

• Zwei einstellbare Thermostate schalten anhand eines Wechslers zur Erkennung von Übertemperaturen. Sowohl die primären und sekundären Temperatur Schwellenwerte sind werksseitig auf Kundenwunsch in einem Bereich von 30°C bis 120°C einstellbar.
• Ein Thermometer mit Maximum Temperaturanzeige bietet visuelle Informationen bezüglich der Temperatur

Druck:

• Ein einstellbarer Druckschalter mit Wechsler Der auslösende Überdruck Schwellwert des Druckschalters ist werksseitig auf Kundenwunsch innerhalb eines Be¬reiches von 0,1 bis 0,5 bar einstellbar

Dielektrikum Niveau:

• Ein Reed Magnetschalter mit Wechsler wird ausgelöst, wenn der Stand des Dielektrikums über 170 cm3 abfällt
• Ein integrierter magnetischer Schutz schirmt den Reed Schalter von jeglichen magnetischen Interferenzen ab (patentiertes Design)

Erkennung von Gas:

• Begasung und Rückgang des Stand des Dielektrikums ist zunächst sichtbar durch das Absenken eines kleinen Schwimmers im oberen Teil des DMCR
• Dies wird durch die Absenkung des Hauptschwimmers ringsum bei 360° sichtbar (patentiertes Design).

Je nach Kundenwunsch können wir eine Reihe von verschiedenen weiteren Optionen zum DMCR© Relais anbieten. Zögern Sie nicht, uns bei spezifischen Anforderungen zu kontaktieren. Zu den Standard Optionen gehören:

• ein Relais mit einer PT100 Sonde für die Temperaturüberwachung des Dielektrikums
• ein Relais mit einem Flansch für die Verwendung in Verbindung mit einem Ausdehnungsgefäß
• ein Relais mit zwei gleichzeitig Kontakten für Druck und Dielektrikum
• ein Relais mit IP66 Schutz
